Koop & Schmolke: Planmappe: Großer Kreuzer Von der Tann

Art.Nr.: 9783763759743

Die Mappe enthält 7 Pläne auf 5 großformatigen Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:
-Längsschnitt (1:300) -

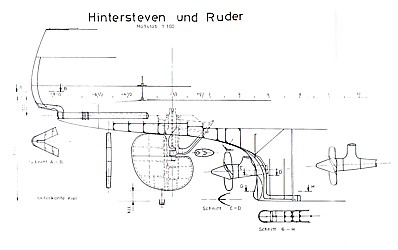

- Vorsteven, Hintersteven und Ruder, Rudergeschirr mit Anlaßleitung (1:500) -
- Obere Ansicht mit unterer Brücke, Oberdeck (1:300) -
- Batteriedeck, Panzerdeck, Zwischendeck (1:300) -
- Oberes Plattformdeck, Unteres Plattformdeck, Stauung (1:300) -
- Hauptspant (1:150) -
- Querschnitte (1:300)

Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1997.

Gewicht: 280 Gramm
