Koop & Schmolke: Planmappe: Kleine Kreuzer 1903-1918

Art.Nr.: 9783763762538

BRUMMER / BREMSE-Klasse

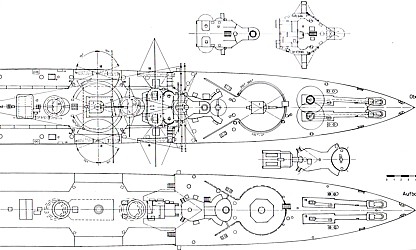

Die Mappe enthält 8 Pläne auf 8 großformatigen Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:
- Seitenansicht, Obere Ansicht, Aufbaudeck
- Oberdeck, Zwischendeck, Plattformdeck, Stauung
- Querschnitte und Rudermaschinenanlage
- Vordere Querschnitte
- Hintere Querschnitte
- Hauptspant
- Längsschnitt, Spantenriss
- Bekohlungsplan

Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 2004.

Gewicht: 440 Gramm
