Koop & Schmolke: Planmappe: Schlachtschiff Tirpitz

Art.Nr.: 9783763758913

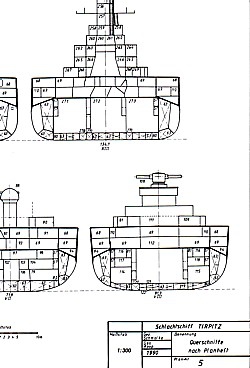

Die Mappe enthält 9 Pläne auf 8 großformatigen Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Längsschnitt, Obere Ansicht
• Oberdeck, Batteriedeck, Zwischendeck
• Plattformdeck, Mittleres Plattformdeck, Unteres Plattformdeck und Stauung
• Aufbaudeck, Aufbauten, Brücken
• Querschnitte; Linien- und Spantenriß
• Längsschnitt gemäß Generalplan, Obere Ansicht gemäß Generalplan
• Querschnitte Abteilungen IV – X, gemäß Generalplan
• Querschnitte Abteilungen XI – XV, gemäß Generalplan

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1990.

Gewicht: 350 Gramm
