Koop & Schmolke: Planmappe: Hipper-Klasse

Art.Nr.: 9783763758982

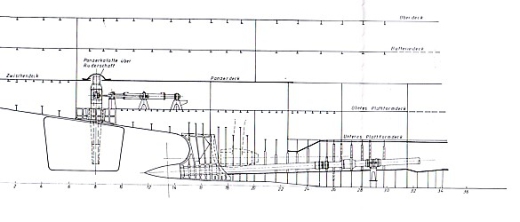

Die Mappe enthält 8 Pläne auf großformatigen 7 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Bezeichnung der Decks, Hauptspant, Hinterschiff und Vorschiff gemäß Planheft (Blücher)
• Unteres Plattformdeck, Stauung- und Doppelboden gemäß Planheft (Blücher)
• Oberes Plattformdeck, Panzerdeck gemäß Planheft (Blücher)
• Batteriedeck, Zwischendeck gemäß Planheft (Blücher)
• Aufbaudeck, Brücken und Oberdeck gemäß Planheft (Blücher)
• Seitenansicht, obere Ansicht gemäß Generalplan (Prinz Eugen)
• Längsschnitt und obere Ansicht gemäß Typskizze vom 23. September 1938 als Leichte Kreuzer (Kreuzer K und L)
• Umbauplanung des Schweren Kreuzers Seydlitz zum Flugzeugträger

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1993.

Gewicht: 500 Gramm
