Koop & Schmolke: Planmappe: Segelschulschiff Gorch Fock (II)

Art.Nr.: 9783763758616

Die Mappe enthält 11 Pläne auf großformatigen 11 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Generalplan, Längsschnitt

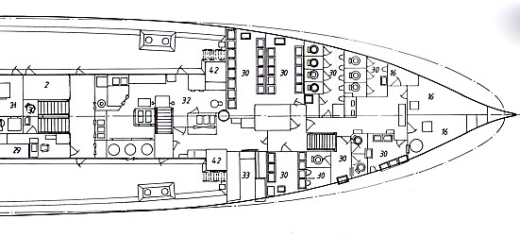

• Generalplan, Oberdeck/Hauptdeck
• Generalplan, Stauung, Plattformdeck, Zwischendeck
• Linienriss
• Takel- und Segelriss (Vorder- und Rückseite)
• Besan-, Groß- und Fockmast, Bramstenge
• Rahen, Gaffeln, Bugspriet, Flaggenstock
• Bootsaussetzvorrichtung
• Ladegeschirr, Ruderanlage, Handruderstand, Verholspill
• Motorkutter (mit Segelausrüstung)
• Belegnagelplan

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1989.

Gewicht: 600 Gramm
