Produktbeschreibung

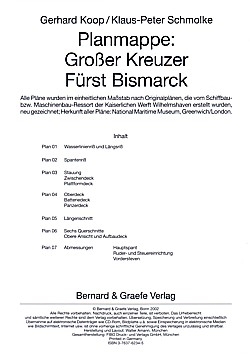

Die Mappe enthält 7 großformatige Pläne mit zahlreichen Konstruktionszeichnungen und Detailskizzen.
Inhalt:
- Wasserlinie und Längsriß -
- Spantenriß -
- Stauung, Zwischendeck, Plattformdeck -
- Oberdeck, Batteriedeck, Panzerdeck -
- Längsschnitt -

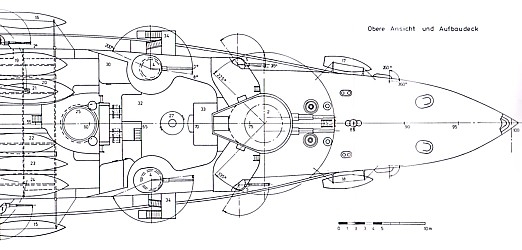

- Sechs Querschnitte, obere Ansicht und Aufbaudeck -
- Abmessungen Hauptspant, Ruder- und Steuereinrichtung, Vordersteven -
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 2002.
Gewicht: 320 Gramm
Inhalt:
- Wasserlinie und Längsriß -
- Spantenriß -
- Stauung, Zwischendeck, Plattformdeck -
- Oberdeck, Batteriedeck, Panzerdeck -
- Längsschnitt -
- Sechs Querschnitte, obere Ansicht und Aufbaudeck -
- Abmessungen Hauptspant, Ruder- und Steuereinrichtung, Vordersteven -
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 2002.
Gewicht: 320 Gramm
