Produktbeschreibung
Die Mappe enthält 14 Pläne auf 13 großformatigen Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

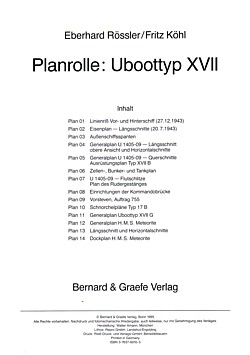

Inhalt:
- Linienriß Vor- und Hinterschiff (27.12.1943)
- Eisenplan - Längsschnitte (20.07.1943)
- Außenschiffsspanten

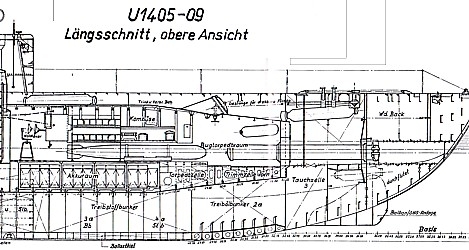

- Generalplan U 1405-09 - Längsschnitt obere Ansicht und Horizontalschnitte
- Generalplan U 1405-09 - Querschnitte, Ausrüstungsplan Typ XVII B
- Zellen-, Bunker- und Tankplan

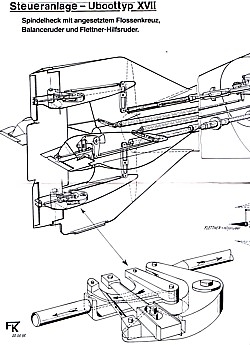

-U 1405-09 - Flutschlitze, Plan des Rudergestänges
- Einrichtungen der Kommandobrücke
- Vorsteven, Auftrag 755
- Schnorchelpläne Typ 17 B
- Generalplan Uboottyp XVII G
- Generalplan H.M.S. Meteorite
- Längsschnitt und Horizontalschnitte
- Deckplan H.M.S. Meteorite
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1995.
Gewicht: 550 Gramm
Inhalt:
- Linienriß Vor- und Hinterschiff (27.12.1943)
- Eisenplan - Längsschnitte (20.07.1943)
- Außenschiffsspanten
- Generalplan U 1405-09 - Längsschnitt obere Ansicht und Horizontalschnitte
- Generalplan U 1405-09 - Querschnitte, Ausrüstungsplan Typ XVII B
- Zellen-, Bunker- und Tankplan
-U 1405-09 - Flutschlitze, Plan des Rudergestänges
- Einrichtungen der Kommandobrücke
- Vorsteven, Auftrag 755
- Schnorchelpläne Typ 17 B
- Generalplan Uboottyp XVII G
- Generalplan H.M.S. Meteorite
- Längsschnitt und Horizontalschnitte
- Deckplan H.M.S. Meteorite
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1995.
Gewicht: 550 Gramm
