Koop & Schmolke: Planmappe: Schlachtschiff Scharnhorst

Die Mappe enthält 13 Pläne auf großformatigen 10 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Längsschnitt und obere Ansicht gemäß Planheft (vor Umbau)

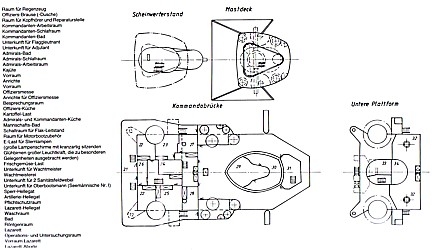

• Aufbauten und Brücken, Aufbaudeck und Oberdeck gemäß Planheft (vor Umbau)
• Batteriedeck, Panzerdeck gemäß Planheft; Zwischendeck, oberes Plattformdeck gemäß Planheft
• Mittleres Plattformdeck, unteres Plattformdeck und Stauung gemäß Planheft

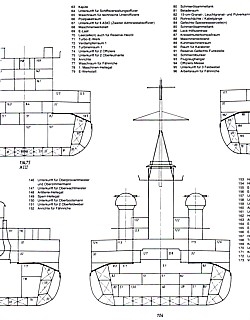

• Querschnitte Abt. I-XIV gemäß Planheft
• Querschnitte Abt. XIV-XXI gemäß Planheft
• Hauptspant; Linien- und Spantenriß
• Generalplan mit Längsschnitt und oberer Ansicht (nach Umbauten)
• Antennenplan gemäß Generalplan (nach Umbauten)
• Querschnitte gemäß Generalplan (nach Umbauten) und Takelriß (Rüststand August 1942)
• Generalplan: Oberdeck, Aufbaudeck, Brücken und Aufbauten

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1990.

Gewicht: 640 Gramm
