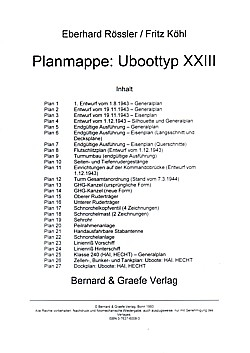

Planmappe: Uboottyp XXIII

Autoren: Eberhard Rössler & Fritz Köhl

Die Mappe enthält 27 Pläne auf großformatigen 12 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Plan 1 1. Entwurf vom 1.8.1943 - Generalplan
• Plan 2 Entwurf vom 19.11.1943 - Generalplan
• Plan 3 Entwurf vom 19.11.1943 - Eisenplan
• Plan 4 Entwurf vom 1.12.1943 - Silhouette und Generalplan
• Plan 5 Endgültige Ausführung - Generalplan
• Plan 6 Endgültige Ausführung - Eisenplan (Längsschnitt und Deckspläne)
• Plan 7 Endgültige Ausführung - Eisenplan (Querschnitte)
• Plan 8 Flutschlitzplan (Entwurf vom 1.12.1943)
• Plan 9 Turmumbau (endgültige Ausführung)
• Plan 10 Seiten- und Tiefenrudergestänge
• Plan 11 Einrichtungen auf der Kommandobrücke (Entwurf vom 1.12.1943)
• Plan 12 Turm Gesamtanordnung (Stand vom 7.3.1944)
• Plan 13 GHG-Kanzel (ursprüngliche Form)
• Plan 14 GHG-Kanzel (neue Form)
• Plan 15 Oberer Ruderträger
• Plan 16 Unterer Ruderträger
• Plan 17 Schnorchelkopfventil (4 Zeichnungen)
• Plan 18 Schnorchelmast (2 Zeichnungen)
• Plan 19 Sehrohr
• Plan 20 Peilrahmenanlage
• Plan 21 Handausfahrbare Stabantenne
• Plan 22 Schnorchelanlage
• Plan 23 Linienriß Vorschiff
• Plan 24 Linienriß Hinterschiff
• Plan 25 Klasse 240 (HAI, HECHT) - Generalplan
• Plan 26 Zellen-, Bunker- und Tankplan: Uboote: HAI. HECHT
• Plan 27 Dockplan: Uboote: HAI, HECHT

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1993.

Gewicht: 860 Gramm
