Produktbeschreibung
BRUMMER / BREMSE-Klasse
Die Mappe enthält 8 Pläne auf 8 großformatigen Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.
Inhalt:
- Seitenansicht, Obere Ansicht, Aufbaudeck
- Oberdeck, Zwischendeck, Plattformdeck, Stauung
- Querschnitte und Rudermaschinenanlage

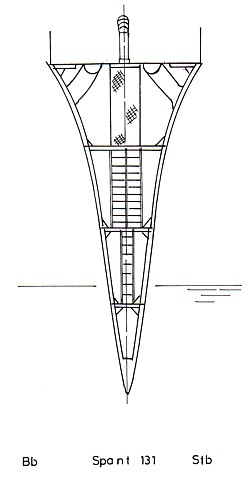

- Vordere Querschnitte
- Hintere Querschnitte
- Hauptspant
- Längsschnitt, Spantenriss
- Bekohlungsplan
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat).
Aus dem Verlag Bernard & Graefe, 2004.
Gewicht: 440 Gramm
