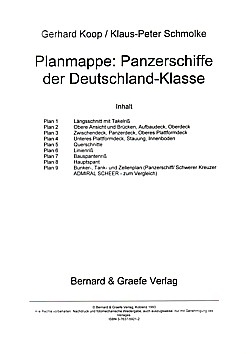

Koop & Schmolke: Planmappe Panzerschiffe Deutschland-Klasse

Die Mappe enthält 9 Pläne auf großformatigen 9 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Längsschnitt mit Takelriß (Lützow)

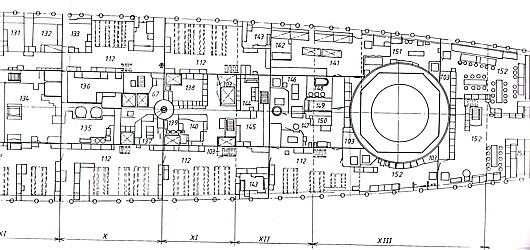

• Obere Ansicht und Brücken, Aufbaudeck, Oberdeck (Lützow)
• Zwischendeck, Panzerdeck, Oberes Plattformdeck (Lützow)
• Unteres Plattformdeck, Stauung, Innenboden (Lützow)
• Querschnitte (Lützow)
• Linienriß (Lützow)
• Bauspantenriß (Lützow)
• Hauptspant; Bunker-, Tank- und Zellenplan (Panzerschiff/ Schwerer Kreuzer ADMIRAL SCHEER - zum Vergleich)

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1993.

Gewicht: 590 Gramm
