Koop & Schmolke: Planmappe: Die leichten Kreuzer Königsberg-

...Klasse (Karlsruhe, Leipzig & Nürnberg).
Die Mappe enthält 7 Pläne auf großformatigen 7 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

• Längsschnitt, obere Ansicht Wilhelmshaven (Leichter Kreuzer KÖNIGSBERG)
• Oberdeck, Aufbaudeck, Backdeck-Aufbauten und Zwischendeck (Leichter Kreuzer KÖNIGSBERG)
• Panzerdeck, Plattformdeck, Stauung, Innenboden (Leichter Kreuzer KÖNIGSBERG)

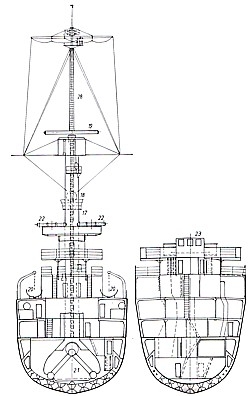

• Querschnitte (Leichter Kreuzer KÖNIGSBERG)
• Generalplan (Leichter Kreuzer KARLSRUHE)
• Seiten- und obere Ansicht gem. Generalplan (Leichter Kreuzer LEIPZIG)
• Längsschnitt und obere Ansicht gem. Generalplan (Leichter Kreuzer NÜRNBERG)

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1994.

Gewicht: 460 Gramm
